Cum transformă un îndoit de țevi plate fabricația de țevi industriale?

1. Ce este exact un îndoit pentru țevi plate și cum funcționează?

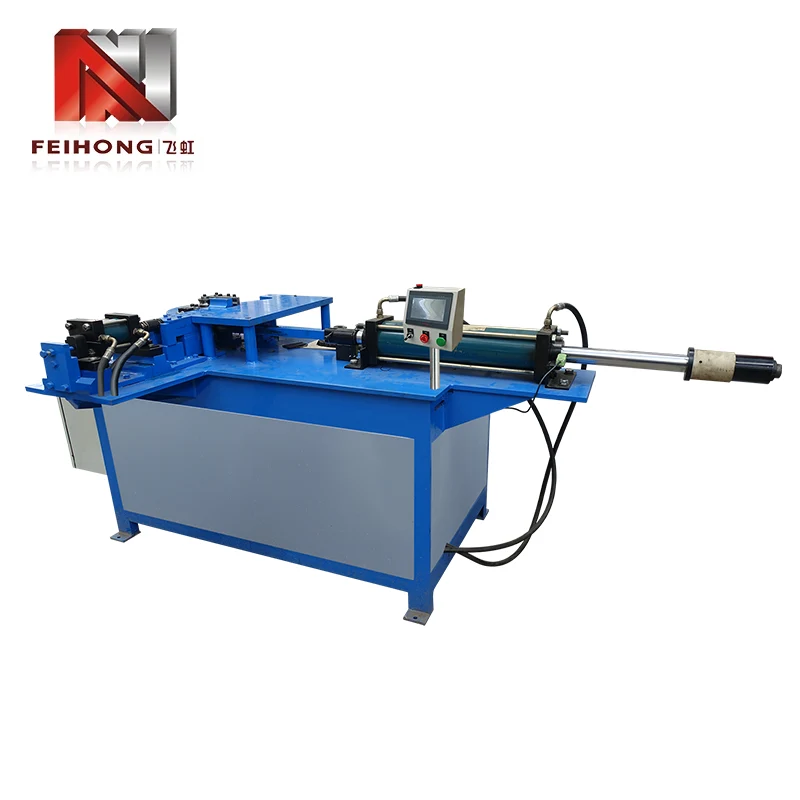

A Îndoit țevi plateeste o mașină specializată concepută pentru a îndoi tuburi dreptunghiulare, pătrate sau ovale de-a lungul unui singur plan fără a prăbuși secțiunea transversală. Spre deosebire de dispozitivele de îndoit pentru țevi rotunde care folosesc dornuri și matrițe de ștergător pentru a menține profile circulare, îndoirea țevilor plate necesită unelte potrivite cu grijă, care să susțină fețele mai largi ale tubului, permițând în același timp deformarea controlabilă a marginilor mai înguste. Provocarea fundamentală constă în gestionarea întinderii și compresiei diferențiale care apar pe lățimea unei secțiuni plane - peretele exterior se alungește în timp ce peretele interior se comprimă și, fără un sprijin adecvat, tubul se va curba sau se va încreți.

Principiul de lucru se concentrează pe trei elemente principale: matrița de îndoire (sau forma), matrița de prindere și matrița de presiune. Tubul este fixat între clemă și matrițele de îndoire, apoi este rotit în jurul razei matriței de îndoire. Pentru profilele plate, matrița de îndoire încorporează o canelură care se potrivește cu dimensiunile exterioare ale tubului, oferind suport lateral pentru a preveni colapsul fețelor mai largi spre interior. Unele mașini avansate folosesc, de asemenea, unmatriță ștergătoarecare alunecă de-a lungul razei interioare a tubului pentru a elimina încrețirea și amandrină(deși mai puțin obișnuit pentru secțiuni plate) poate fi introdus pentru a susține cavitatea internă dacă tubul este gol. Întregul proces este de obicei acționat hidraulic sau electric, cu comenzi CNC permițând repetabilitate precisă a unghiului și secvențe de îndoire în mai multe etape.

Una dintre caracteristicile definitorii ale aÎndoit țevi plateeste capacitatea sa de a produce curbe cu distorsiuni minime, menținând în același timp toleranțe strânse. Acest lucru se realizează princompensare controlată a returului elastic— mașina se îndoaie ușor dincolo de unghiul țintă, știind că materialul se va relaxa înapoi cu o cantitate previzibilă. Unitățile moderne integrează senzori care măsoară unghiurile reale de îndoire în timp real și ajustează dinamic poziția pistonului, asigurându-se că fiecare parte se potrivește cu modelul CAD în ±0,5 grade. Combinația dintre construcția robustă și controlul inteligent face ca acest echipament să fie indispensabil pentru fabricarea de înaltă calitate.

2. Ce industrii se bazează cel mai mult pe îndoirea țevilor plate?

Îndoirea țevilor plate nu este un proces de nișă - este încorporat în lanțurile de aprovizionare ale mai multor industrii grele. Următoarele sectoare depind deÎndoit țevi plateechipamente pentru a produce componente structurale și estetice care nu pot fi realizate cu tuburi rotunde.

• Auto și transport:Cadrele șasiului, cuștile de rulare, structurile scaunelor și componentele sistemului de evacuare folosesc adesea tuburi dreptunghiulare sau ovale. Îndoirea plată permite proiectanților să maximizeze raporturile rezistență-greutate, în timp ce ambalează eficient componentele în plicuri strânse ale vehiculului.
• Construcție și arhitectură:Balustrade, scări, montanti de perete cortină și fațade metalice decorative prezintă adesea secțiuni dreptunghiulare îndoite. Atractia vizuală a curbelor curate, fără șifonare este primordială în aplicațiile arhitecturale.
• HVAC și ventilație:Conductele și sistemele de tratare a aerului folosesc tuburi ovale plate pentru a menține un flux ridicat de aer în timp ce se potrivesc în spațiile de tavan puțin adânci. Îndoirea acestor profile necesită un control precis pentru a evita restrângerea secțiunii transversale interioare.
• Utilaje agricole:Structurile de protecție împotriva răsturnării tractorului (ROPS), cadrele pentru instrumente și pivoții de irigare folosesc toate tuburi dreptunghiulare îndoite pentru durabilitate și producție rentabilă.
• Mobilier și interioare de birou:Cadrele moderne de birou, sistemele de rafturi și standurile de expoziție exploatează liniile curate ale tuburilor plate îndoite pentru a obține o estetică minimalistă cu integritate structurală ridicată.

În fiecare dintre aceste domenii, îndoitorul de țevi plate servește ca un factor de libertate de proiectare, permițând inginerilor să înlocuiască îmbinările sudate cu secțiuni continue îndoite care sunt mai rezistente, mai ușoare și mai atractive vizual. Versatilitatea echipamentului înseamnă că chiar și atelierele la scară mică pot produce componente de calitate profesională pentru aceste piețe solicitante.

3. Care sunt principalele tipuri de îndoit țevi plate disponibile astăzi?

Mașinile de îndoit țevi plate sunt clasificate după metoda lor de acționare, sistemul de control și configurația sculelor. Alegerea tipului potrivit depinde de volumul de producție, tipul de material și complexitatea îndoirii. Mai jos este o prezentare comparativă a celor mai comune variante.

Îndoit manualsunt favorizate de departamentele de întreținere și de instituțiile de învățământ datorită costului redus și simplității lor.Mașini hidrauliceoferă un echilibru bun de putere și accesibilitate, făcându-le calul de lucru al multor magazine de fabricație.Îndoitoare rotative CNCreprezintă stadiul tehnicii, cu capacitatea de a stoca sute de programe și de a compensa automat variațiile materiale.Îndoitori prin compresie, deși mai puțin precise, sunt extrem de rapide și economice pentru producerea în masă a îndourilor simple în tuburile cu pereți subțiri.

Dincolo de aceste patru categorii, există și mașini hibride care combină puterea hidraulică cu controlul CNC, oferind tot ce este mai bun din ambele lumi. Atunci când selectați un tip, este esențial să luați în considerare nu numai volumul de lucru actual, ci și potențialul de extindere viitoare în geometrii mai complexe.

4. Cum afectează selecția materialului procesul de îndoire?

Materialul tubului este, fără îndoială, cel mai critic factor care influențează calitatea îndoirii. Diferitele aliaje prezintă grade diferite de ductilitate, retur și întărire, toate acestea trebuie luate în considerare în configurația de îndoire. Mai jos este o defalcare a materialelor comune și a caracteristicilor lor de îndoire.

Oțel moale

Cel mai iertător material; oferă o ductilitate bună și un retur previzibil. Potrivit pentru majoritatea operațiunilor de îndoire de uz general fără precauții speciale.

Oțel de înaltă rezistență și slab aliat (HSLA).

Necesită forțe de îndoire mai mari și prezintă un retur mai mare. Compensarea CNC este recomandată pentru a menține precizia unghiului.

Oțel inoxidabil (austenitic)

Lucrarea se întărește rapid, ceea ce poate duce la crăpare dacă raza de curbură este prea strânsă. Utilizați viteze mai mici ale berbecului, lubrifiere adecvată și scule lustruite pentru a reduce frecarea.

Aliaje de aluminiu (5xxx, 6xxx)

Ușoare și rezistente la coroziune, dar predispus la șifonare și crăpare. Razele de curbură mai mari (3-5× lățimea tubului) și setările de degajare atente sunt esențiale.

Cupru și alamă

Foarte ductil și ușor de îndoit, dar suprafețele moi sunt ușor deteriorate. Matrițele cu finisaj fin și spațiul liber adecvat previn uzura și defectele de suprafață.

Pe lângă aliaj, grosimea peretelui joacă un rol vital. Pereții mai groși oferă o rezistență mai mare la prăbușire, dar necesită un tonaj mai mare. Tuburile cu pereți subțiri sunt susceptibile la flambaj pe raza interioară și pot necesita dornuri interne sau matrițe de ștergere specializate. O regulă generală este că grosimea peretelui trebuie să fie de cel puțin 5% din lățimea tubului pentru a obține o îndoire sigură fără suport intern.

5. Ce specificații cheie ar trebui să evaluați atunci când alegeți un îndoit pentru țevi plate?

Selectarea mașinii potrivite implică mai mult decât potrivirea dimensiunii maxime a tubului. O evaluare cuprinzătoare ar trebui să acopere următorii parametri, fiecare dintre acestea având un impact direct asupra performanței și longevității.

1. Capacitate maximă de îndoire:Aceasta include lățimea tubului, înălțimea și grosimea peretelui pe care le poate gestiona mașina. Alegeți întotdeauna o mașină cu o capacitate cu cel puțin 20% mai mare decât cea mai mare parte estimată a dumneavoastră, pentru a ține cont de variațiile de material și de cerințele neprevăzute.
2. Raza minima de curbare:Exprimat ca multiplu al lățimii tubului (de exemplu, 2×W). Raze mai strânse necesită unelte mai sofisticate și o rigiditate mai mare a mașinii. Pentru majoritatea aplicațiilor, o rază de 3×W este un punct de plecare sigur.
3. Interval unghi de îndoire:Majoritatea mașinilor se pot îndoi de la 0° la 180°, dar unele unități specializate oferă până la 220° pentru aplicații de supraîndoire. Asigurați-vă că mașina poate obține unghiurile de care aveți nevoie fără interferențe cu scule.
4. Viteza ciclului:Măsurat în secunde pe îndoire, acest lucru afectează producția de producție. Mașinile hidraulice ciclul de obicei în 5-15 secunde, în timp ce unitățile servo-electrice pot realiza 2-5 secunde pentru secțiuni mici.
5. Sistem de control:PLC de bază vs. CNC complet cu programare cu ecran tactil. CNC oferă o flexibilitate mai mare, dar vine cu un cost inițial mai mare și o curbă de învățare mai abruptă.
6. Compatibilitate cu scule:Verificați dacă mașina folosește unelte standard din industrie sau modele proprietare. Sculele standardizate reduc timpii și costurile pentru înlocuirea matrițelor.
7. Cerințe de alimentare:Mașinile hidraulice au nevoie de o unitate de putere dedicată (adesea 15-75 kW), în timp ce mașinile electrice funcționează cu surse standard trifazate. Luați în considerare infrastructura electrică a unității dvs.

O mașină bine aleasă nu numai că va satisface nevoile actuale de producție, ci va găzdui și creșterea viitoare în complexitatea parțială și diversitatea materialelor. Este înțelept să implicați atât inginerii de producție, cât și personalul de întreținere în procesul de selecție pentru a vă asigura că echipamentul ales se aliniază cu realitățile operaționale.

6. Care sunt cele mai frecvente defecte de îndoire a țevilor plate și cum pot fi prevenite?

Chiar și cu un dispozitiv de îndoit țevi plate de înaltă calitate, defectele pot apărea din configurarea necorespunzătoare, sculele uzate sau inconsecvențele materialelor. Înțelegerea acestor moduri de defecțiune este primul pas către prevenire. Mai jos sunt cele mai frecvent întâlnite probleme și remediile lor.

• Încrețirea razei interioare:Apare atunci când peretele interior se comprimă mai repede decât poate găzdui materialul. Cauzat de presiunea insuficientă a matriței de ștergere sau de o rază de îndoire prea strânsă pentru grosimea peretelui.Prevenire:Măriți forța matriței ștergătoare, utilizați o rază mai mare sau adăugați un dorn pentru a susține peretele interior.
• Colaps în secțiune transversală (aplatizare):Fețele largi ale peșterii tubului se îndreaptă spre interior, pierzând integritatea structurală. Frecvent cu tuburile cu pereți subțiri sau când matrița de îndoire nu oferă suport lateral adecvat.Prevenire:Utilizați o matriță cu o potrivire mai apropiată de dimensiunile exterioare ale tubului și luați în considerare o matriță de presiune care împinge activ peretele exterior în timpul îndoirii.
• Varianta cu elastic:Returul inconsecvent duce la piese care nu îndeplinesc unghiul țintă, în special atunci când îndoiți oțeluri de înaltă rezistență sau aluminiu.Prevenire:Implementați supraîndoirea CNC cu feedback unghiular în timp real. De asemenea, asigurați-vă că materialul este dintr-un singur lot cu proprietăți mecanice consistente.
• Zgârieturi la suprafață și uzurire:Zgârieturile apar atunci când tubul alunecă pe matrița de îndoire sau ștergătorul. Ucitura este deosebit de problematică cu aluminiu și oțel inoxidabil.Prevenire:Utilizați unelte lustruite, aplicați lubrifiant adecvat și mențineți spațiul liber adecvat pentru a reduce frecarea.
• Răsucire sau înapoi în avion:Tubul se poate roti ușor în afara planului de îndoire, rezultând o piesă răsucită. Acest lucru se datorează adesea presiunii de strângere neuniforme sau sculelor nealiniate.Prevenire:Verificați alinierea matriței de prindere și asigurați-vă că tubul este așezat drept înainte de fiecare îndoire.

Inspecția regulată a sculelor și calibrarea periodică a senzorilor de unghi ai mașinii pot detecta multe dintre aceste probleme înainte ca acestea să ducă la casarea pieselor. Documentarea parametrilor pentru fiecare configurare reușită ajută, de asemenea, la depanarea rulărilor viitoare.

7. Cum ar trebui întreținut un dispozitiv de îndoit țevi plate pentru fiabilitate pe termen lung?

Întreținerea corespunzătoare este esențială pentru a păstra precizia și durata de viață a unui îndoit de țevi plate. Un regim proactiv nu numai că reduce timpul de nefuncționare, dar asigură și o calitate constantă a îndoirii. Următoarea abordare pas cu pas este recomandată pentru majoritatea mașinilor hidraulice și CNC.

1. Inspecție vizuală zilnică:Verificați dacă există scurgeri de lichid hidraulic, șuruburi slăbite și semne de uzură pe matrițele de prindere și îndoire. Curățați zona de lucru și îndepărtați orice așchii sau resturi de metal.
2. Ungerea pieselor mobile:Aplicați unsoare sau ulei specificat de producător pe toate punctele de pivotare, glisiere și axul matriței de îndoire. Ungerea excesivă poate atrage murdăria, așa că utilizați numai cantitatea recomandată.
3. Întreținerea fluidului hidraulic:Monitorizați nivelul lichidului și schimbați filtrul la intervalele specificate în manual. Fluidul contaminat este o cauză principală a defecțiunii supapelor și pompei.
4. Calibrarea senzorilor de unghi:Utilizați un raportor de precizie sau un indicator de unghi digital pentru a verifica precizia unghiului de îndoire a mașinii. Recalibrați dacă abaterile depășesc ±0,3°.
5. Inspecția ștergătoarelor și matrițelor de presiune:Verificați dacă există scoruri sau deformare. Matricele uzate ar trebui să fie re-șlefuite sau înlocuite pentru a preveni încrețirea și deteriorarea suprafeței.
6. Verificarea sistemului electric:Pentru mașinile CNC, verificați dacă toate cablurile sunt sigure, opririle de urgență funcționează corect și panoul de control nu afișează coduri de eroare.
7. Servicii anuale complete:Angajați un tehnician autorizat pentru a efectua o revizie completă, inclusiv etanșările cilindrilor hidraulici, uzura pompei și actualizările software.

Păstrarea unui jurnal detaliat al tuturor activităților de întreținere – inclusiv schimbările de ulei, înlocuirea matrițelor și calibrările – ajută la prezicerea modelelor de uzură și la programarea eficientă a timpului de nefuncționare. O mașină de îndoit țevi plate bine întreținută poate oferi decenii de servicii de încredere.

8. Ce ne rezervă viitorul pentru tehnologia de îndoire a țevilor plate?

Evoluția îndoirii țevilor plate este determinată de cererea pentru o mai mare eficiență, precizie și durabilitate. Conceptele Industry 4.0 sunt din ce în ce mai integrate în mașinile de îndoit, permițând colectarea datelor în timp real și întreținerea predictivă. Senzorii încorporați în scule monitorizează variațiile de uzură și forță, furnizând informații către un sistem central care poate recomanda automat parametrii optimi de îndoire.

O altă tendință emergentă este utilizareaacționări servo-electriceîn loc de hidraulice tradiționale. Aceste sisteme consumă mai puțină energie, produc mai puțin zgomot și oferă o precizie mai mare de poziționare. Sunt deosebit de atractive pentru producătorii care doresc să-și reducă amprenta de carbon. În plus,fabricație aditivăîncepe să influențeze proiectarea sculelor — matrițele imprimate 3D cu canale de răcire conforme pot îmbunătăți managementul termic în timpul îndoirii la viteză mare.

Inteligența artificială își face, de asemenea, drum în secvențierea îndoirii. Algoritmii AI pot analiza proprietățile materialului și istoricul fiecărui lot de tuburi pentru a prezice revenirea cu o precizie fără precedent, reducând ratele de deșeuri și timpul de instalare. În plus,roboți colaborativi(coboții) sunt combinați cu dispozitive de îndoit țevi plate pentru a automatiza încărcarea și descărcarea, permițând operatorilor umani să se concentreze pe controlul calității și optimizarea procesului.

Pe măsură ce industria se îndreaptă spregemeni digitali— replici virtuale ale celulei fizice de îndoire — inginerii vor putea simula întregi cicluri de producție înainte ca un singur tub să fie îndoit. Această capacitate va scurta dramatic timpul de la proiectare la piesa finită, făcând fabricarea personalizată aproape la fel de eficientă ca producția de masă. Viitorul îndoirii țevilor plate este, fără îndoială, inteligent, conectat și din ce în ce mai autonom.
